Com llegir una corba de distribució de la llum de la lluminària?

Una corba de distribució de la llum de la lluminària és una referència fonamental per al disseny i la il·luminacióselecció de l'aparell.No només defineix com es distribueix la llum a l'espai, sinó que també conté una sèrie de paràmetres clau. Aquest article explica clarament el concepte de corba de distribució de la llum des de tres aspectes: definició, classificació i mètodes de representació.



1. Què és una corba de distribució de la llum de la lluminària?

Una corba de lluminària, també coneguda com a corba de distribució de la intensitat lluminosa, descriu com la llum emesa per un aparell es distribueix en diferents direccions a l'espai.



Proporciona informació detallada com ara el flux lluminós total, el nombre de fonts de llum i el consum d'energia, juntament amb les dimensions de l'aparell, l'eficiència, el fabricant i els detalls del model. El més important és que il·lustra la intensitat de la llum emesa en diversos angles.



Aquestes corbes s'obtenen normalment mitjançant proves professionals en una habitació fosca utilitzant equips especialitzats, com ara un goniofotòmetre. Aquest mètode de prova permet una anàlisi precisa de les característiques de distribució de la llum d'una lluminària, proporcionant una base fiable per al disseny de la il·luminació i la selecció del producte.





2. Classificació de les corbes de distribució de la llum

Basat en angles espacials i intensitat lluminosa

La descripció de la corba d'una lluminària implica dos paràmetres clau. El primer és l'angle espacial centrat a la lluminària, definit dins d'un sistema de coordenades tridimensionals X/Y/Z. El segon és la intensitat lluminosa a cada angle.



En combinar aquests dos factors, es dibuixen les corbes per mostrar com varia la intensitat amb la direcció. Les representacions habituals inclouen diagrames polars i diagrames cartesians (rectangulars), tots dos reflecteixen visualment les característiques de la font de llum. Junts, formen els diagrames de distribució d'intensitat lluminosa estàndard utilitzats en el disseny d'il·luminació.



Classificació per simetria

Les corbes de distribució també es poden classificar segons la seva simetria en tres tipus principals: distribucions axialment simètriques, simètriques i asimètriques.

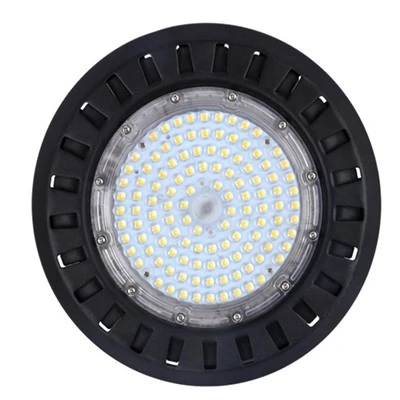

• La distribució simètrica axial (també coneguda com a simetria rotacional) significa que la distribució de la llum es manté essencialment igual en totes les direccions al voltant de l'eix central. Aquest tipus es troba habitualment en accessoris com ara downlights i llums de badia alta.
• La distribució simètrica fa referència a les lluminàries la distribució de la llum és simètrica tant en el pla de graus C0 –C180 graus com en el pla de graus C90 –C270 graus. Aquest tipus és típic dels accessoris d'il·luminació lineal, com ara els llums LED T8 i els panells LED, que presenten una sortida de llum equilibrada en direccions oposades.



Distribució asimètrica

La distribució asimètrica de la llum es refereix als casos en què la intensitat lluminosa no és simètrica en el pla de graus C0 –C180 graus o en el pla de graus C90 –C270 graus (o tots dos). Aquest tipus de distribució es troba habitualment en aparells d'il·luminació direccional, com ara certs projectors dissenyats per a il·luminació esbiaixada o dirigida.





Basat en l'angle del feix

Les corbes de distribució de la llum també es poden classificar segons l'angle del feix en tres categories generals:

• Distribució estreta: angle del feix inferior a 20 graus
• Distribució mitjana: angle del feix entre 20 i 40 graus
• Àmplia distribució: angle del feix superior a 40 graus

Val la pena assenyalar que les definicions exactes d'aquestes categories poden variar lleugerament entre els fabricants.



3. Mètodes de descripció de les corbes de distribució de la llum

Diagrames polars i cartesians

Les corbes es presenten normalment utilitzant diagrames polars o diagrames cartesians (rectangulars). Aquests gràfics il·lustren una o més-seccions transversals de la sortida de llum al llarg de l'eix òptic de la lluminària.



Si la distribució de la llum és simètrica en rotació al voltant de l'eix òptic, n'hi ha prou amb una sola corba-de secció transversal per descriure-la completament.



Tanmateix, si la distribució presenta simetria bilateral, es necessiten dos plans característics perpendiculars per a una representació precisa. Per a les distribucions de llum asimètriques, s'han d'utilitzar diverses corbes de-secció transversal per representar de manera clara i completa la sortida de llum.





Característiques de distribució de la llum

En un diagrama polar, l'origen representa el centre de la superfície emissora de la lluminària, mentre que cada cercle concèntric correspon a un nivell diferent d'intensitat lluminosa. Els cercles exteriors indiquen una intensitat més alta que els interiors. Per interpretar correctament el diagrama, és important tenir en compte tant la unitat d'intensitat lluminosa com la distribució real de la llum.



A més, la unitat cd/1000 lm sovint s'indica al diagrama. Això significa que la distribució està normalitzada per 1.000 lúmens, de manera que la intensitat lluminosa real s'ha de convertir en conseqüència quan es comparen diferents lluminàries.



Segons les anotacions que es mostren normalment a sota del diagrama, la corba T-representa la distribució de la llum dins del rang d'angle horitzontal de 0 graus a 180 graus, mentre que la corba A-il·lustra la distribució de 90 graus a 270 graus. Aquí, C indica l'angle del pla horitzontal.



Conclusió

Els mètodes de definició, classificació i descripció de les corbes de distribució de la llum formen conjuntament el coneixement bàsic per entendre com es distribueix la llum des d'una lluminària. El domini d'aquests conceptes proporciona una base científica per al disseny de la il·luminació iselecció de l'aparell,ajudant a aconseguir solucions d'il·luminació més eficients i-ben optimitzades.
